超声波CT成像仪GD-S01HF

GD-S01HF超声波CT成像仪在连续采集数据的过程中,实时显示当前测点波形、自动判读声学参数、数据分析处理及数据存储与输出等功能。专为声波透射法检测基桩完整性而定制,用于超声波透射法自动测桩,4个测管18个剖面一次完成,配合专有三维反演软件,缺陷更能通过三维方式立体显示,工作效率极度提高。独创树型结构文件管理,也使文件整理更加明朗化。

产品优势: 设有低功耗嵌入式平台和新型全触摸高亮真彩液晶屏显示,功能强大、体积小、重量轻、使用广泛等特点。

服务咨询热线: 18162650998

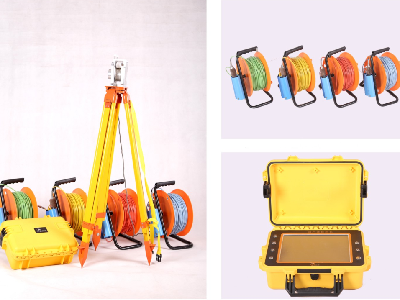

GD-S01HF是武汉固德超前高新科技研发有限公司研发生产的一体化人工智能超声波CT成像仪,是设计先进、制造精良的高科技产品,各项性能指标均具有国际先进水平。

GD-S01HF超声波CT成像仪在连续采集数据的过程中,实时显示当前测点波形、自动判读声学参数、数据分析处理及数据存储与输出等功能。专为声波透射法检测基桩完整性而定制,用于超声波透射法自动测桩,4个测管18个剖面一次完成,配合专有三维反演软件,缺陷更能通过三维方式立体显示,工作效率极度提高。独创树型结构文件管理,也使文件整理更加明朗化。

GD-S01HF超声波CT成像仪不仅设有低功耗嵌入式平台和新型全触摸高亮真彩液晶屏显示,而且功能强大、体积小、重量轻、使用广泛等特点。


l 基桩超声波透射法完整性检测

l 混凝土裂缝深度检测

l 混凝土超声回弹综合法强度检测

l 地质勘探岩体纵波波速测试

l 隧道岩体松动圈检测

l 非金属材料动弹性力学参数测试


l 《建筑基桩检测技术规范JGJ 106-2014》

l 《公路工程基桩动测技术规程JTG/TF81-01-2004》

l 《铁路工程基桩检测技术规程TB 10218-2008》

l 《广东省标准建筑地基基础检测规范DBJ-15-60-2008》

l 《超声回弹综合法检测混凝土强度技术规程CECS02:2005》

l 《超声法检测混凝土缺陷技术规程CECS21:2000》

l 《铁路工程结构混凝土强度检测规程TB10426-2004》

l 《水利水电工程物探规程》SL326-2005

l 《岩土规程勘察规范》GB50021-2009


技术亮点一

l 采用一体机结构、人体工学设计,效率极高。

技术亮点二

l 一机多用,功能强大。系统具有多通道选择工作功能,最大支持18剖面。适配于一发双收换能器、自发自收换能器、纵波平面换能器、横波平面换能器等多种工作模式,同时具备传统的超声波测试功能与声波CT测试功能,能够定量直观的反映检测对象内部的缺陷位置及尺寸。

技术亮点三

l 灵敏度高。混凝土结构中测距可达到10米左右,振动模式单一,信号质量好,首波清晰,无杂波干扰。提高了在桩基或大体积混凝土声波检测中的可测距离,同时也提高了对有缺陷混凝土的微弱信号的辨识能力。

技术亮点四

l 专有嵌入式低功耗平台,可连续工作超过12小时。

技术亮点五

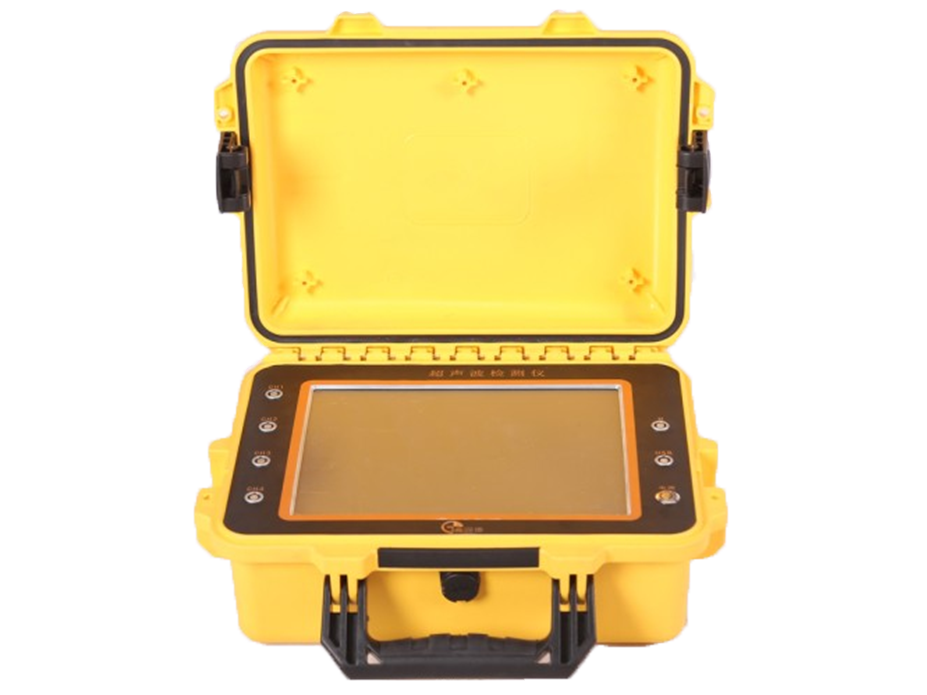

l 仪器主要采用高抗冲击工程防爆防潮防腐蚀机箱。重量仅2.1kg,轻便易携带。软件优势.jpg

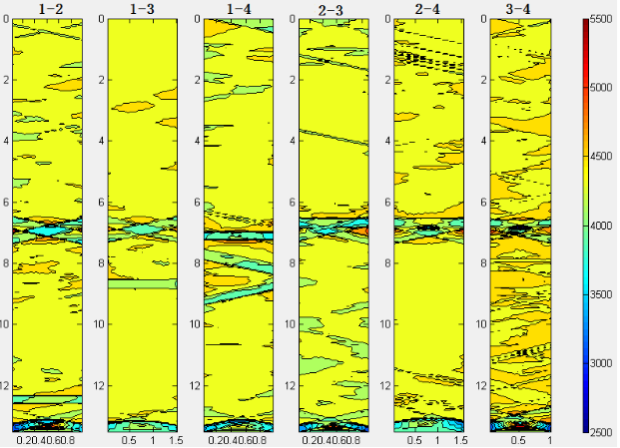

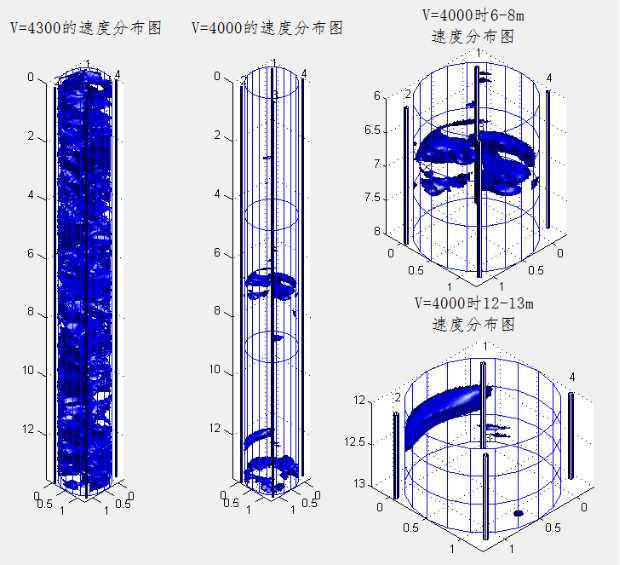

l 精准三维CT成像反演分析功能,生成各类三维立体图,缺陷一目了然。

l 业界首创树型结构文件管理,分析管理更加方便。

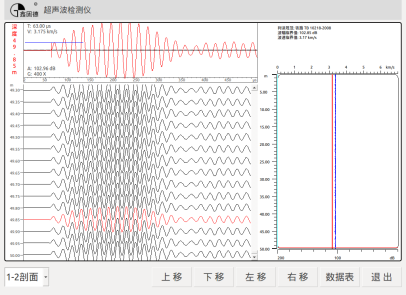

l 实时显示当前测点波形、区域及绝对坐标轴。

l 实时读取测点速度、波速、波幅曲线,分析结果一目了然。

l 实时一键调整增益、延时等数据。

l 提供深度修正、管斜修正、跨距修正、缺陷操作、数据表修正等编辑功能。

l 连续自动提升,多通道自动循测,可满足任意剖面自由组合。

l 4个测管6个剖面一次完成,工作效率极度提高。

l 专有智能判读算法,声时判读误差小于0.5% 。

l 操作界面简单,步骤更加优化,检测效率高。
