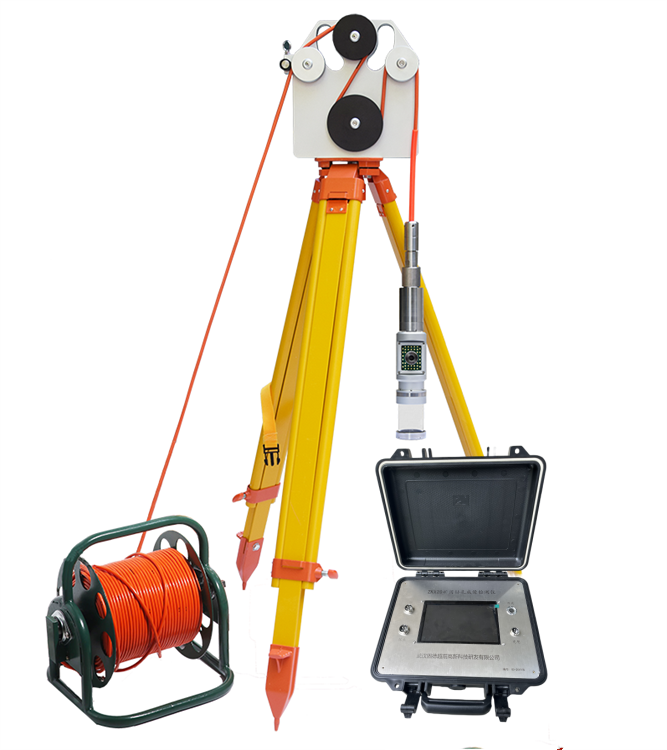

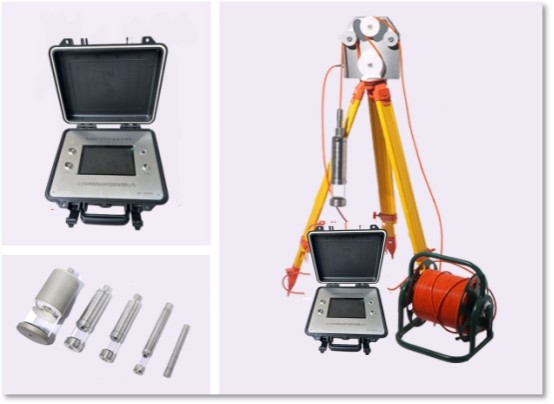

矿用钻孔成像检测装置全新矿用钻孔成像检测装置(ZKX20)
矿用钻孔成像检测装置(ZKX20)采用先进的图像采集与处理技术,系统集成度高,内存大,清晰度高。本系统的测试窗口为360°全孔观测(垂直孔\水平孔\斜孔\俯、仰角孔),解决了以前的钻孔电视在水平孔和斜孔中对有关地质参数观测定量难的这一技术难题。
系统实现高度智能化,在测试过程中自动实现探头提升和下降,及全孔视频图像的实时展开与拼接,而且在采集状态下能看到探头在孔内的实时移动视频,仪器操作方便,稳定可靠。
煤矿井下各类钻孔的全孔壁成像、录像和构造分析;煤矿井下各类钻孔的关键部位抓拍图像;煤矿井下各类钻孔轨迹、深度测量。
矿用钻孔成像检测装置稳定性好,图像清晰真实,测速快,是常规仪器的3-5倍,还能还原成岩心实物图。

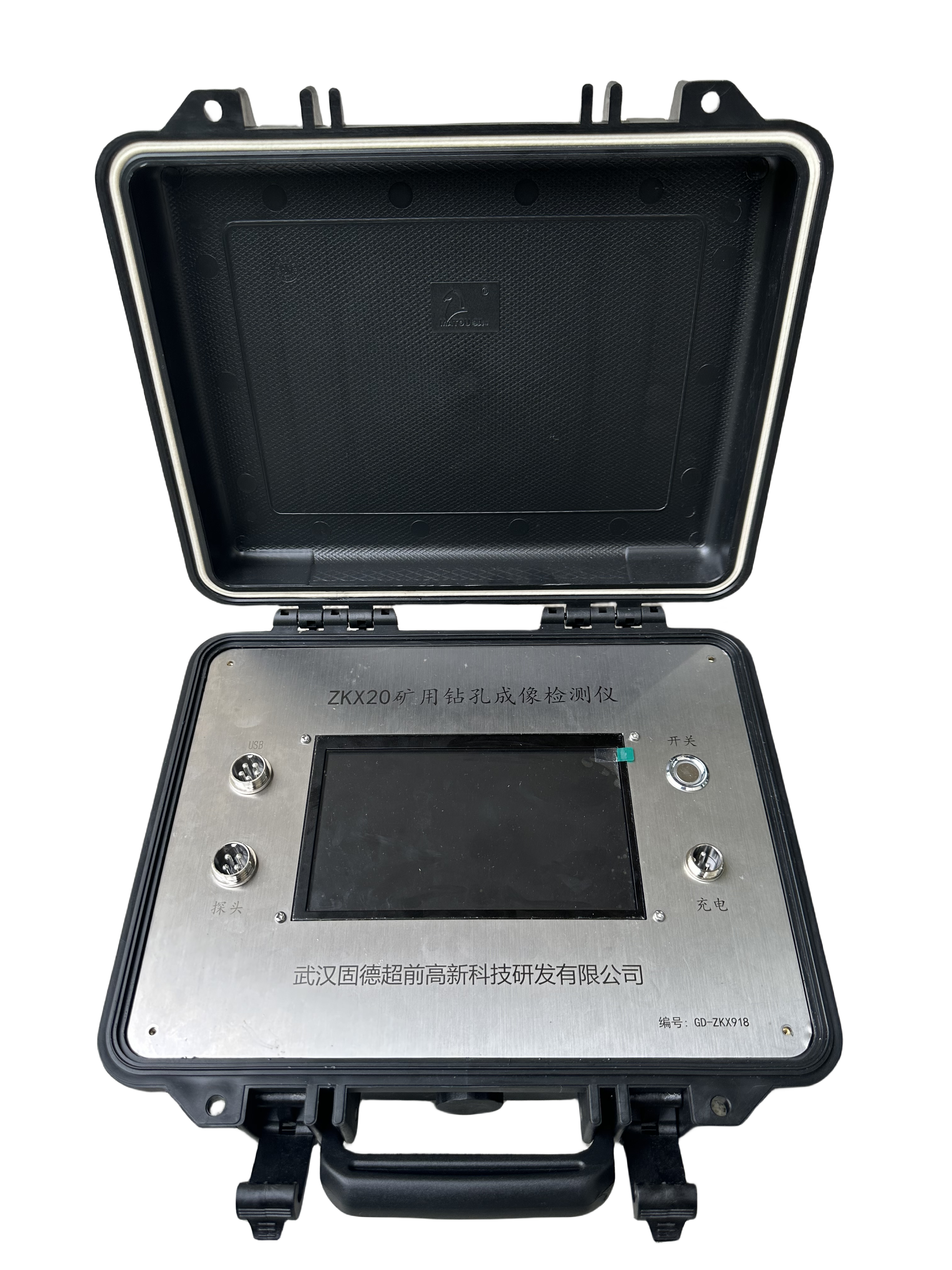

l 采用一体机结构设计。
l 测孔深度可达2000米。
l 高清探头:2300万数字摄像头,图像清晰、色彩逼真。
l 全程视频可见探头在孔内的实时状况
l 方位准确:方位精度±0.1°。
l 速速快,效率高。每分钟测速1-20米。
l 先进的自动放线器,下放速度快慢可控可调。速度可以自由设定,改变了以前人工操作,下放速度不均匀,造成图像时好时坏的现象。
l 超细抗拉电缆:抗拉性强,信号传输快。01-D5号电缆是自主研发的专用电缆。电缆的直径仅5mm,100米重2.6kg,重量轻,方便运输和现场使用。
l 一机多用:既能测量浅孔,也能测量2000米以内的深孔;既能测量垂直孔,也能测量斜孔、平面孔、朝天孔。解决了其它厂家单机单用,不能通用,仪器只能测量垂直孔不能测量斜孔等使用局限性。
l 性能稳定:仪器的设计合理,整个仪器组件很少,仅是市场上同类产品的二分之一,所以故障少,仪器性能稳定。
l 操作简单。整个仪器的操作步骤只需要点击几下按钮。工程人员只需要简单培训,即可熟练操作。
l 软件功能齐全,而且人性化。资料齐全,测孔结束资料即可随机生成,既可文字也可表格,也可PDF说明。
l 集成高效图像处理算法,自动角度和深度校正,自动提取剖面图,全景视频图像和平面展开图像实时呈现。
l 全景录像摄像回放功能,并具有同时录像成像功能。
l 360°浏览孔内任意部位的真实产状,图像可以在任意角度直观。
l 4D成图,可以实现完整的(1:1)电子岩心,取代传统的钻孔岩心。
l 专业化的图像“MTV”格式,可以完整的保留钻孔和操作人员的所有信息,做到不缺失、不遗漏。
矿用钻孔成像检测装置(ZKX20)-软件图一
矿用钻孔成像检测装置(ZKX20)-软件图二

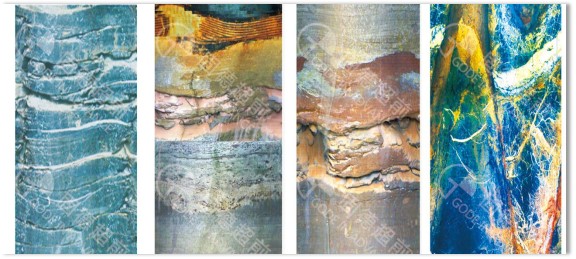

工程案例实测图
