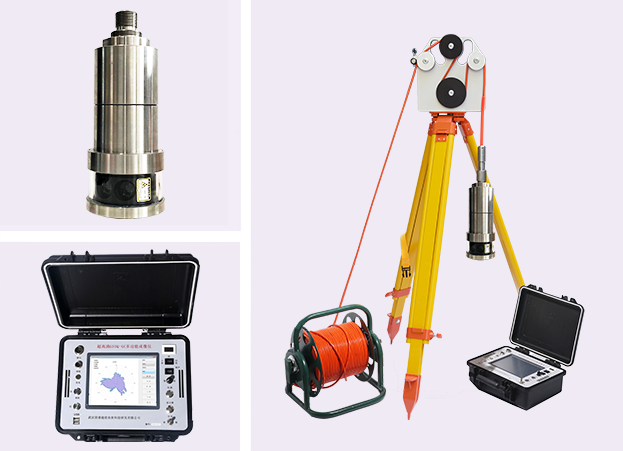

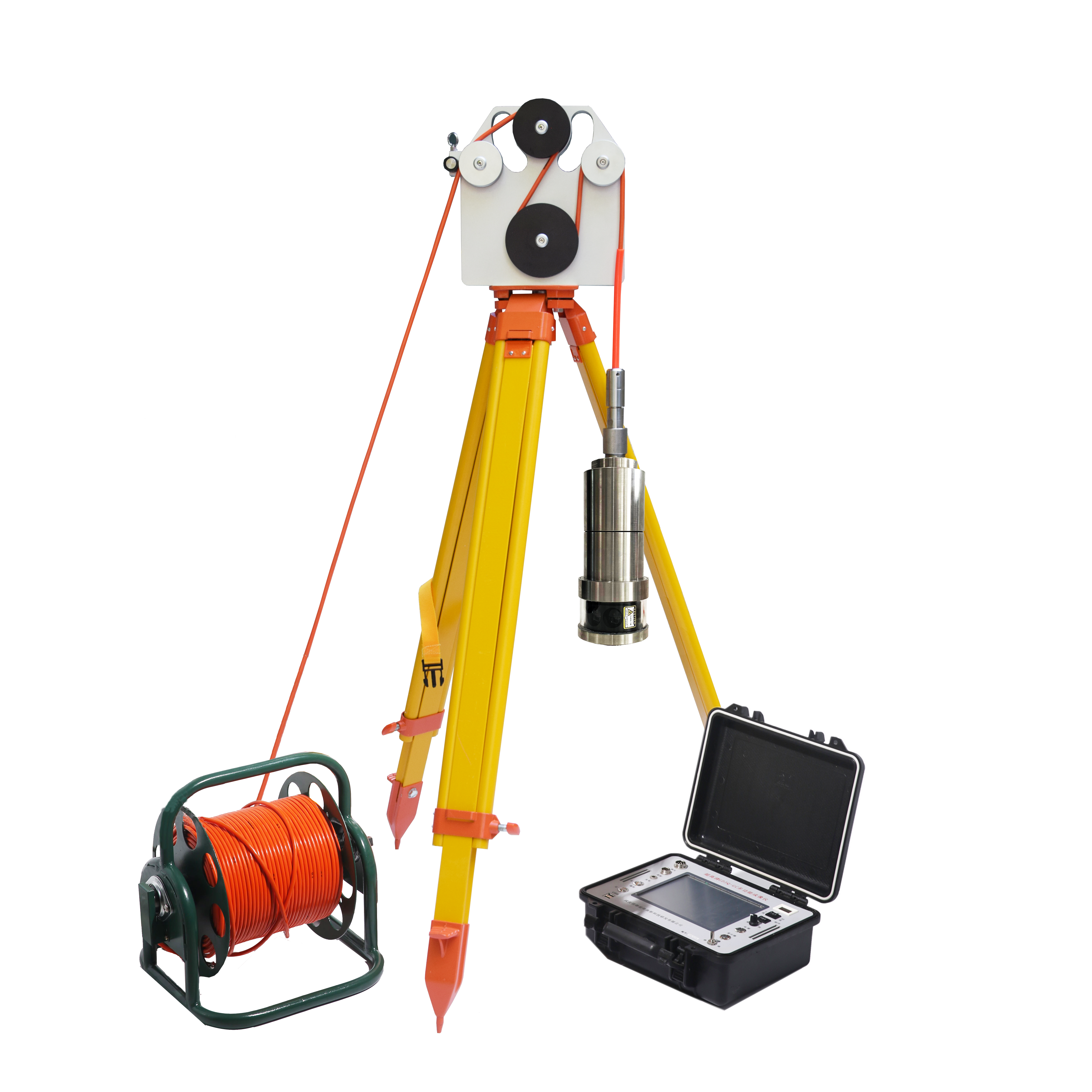

3D溶洞扫描仪GD3Q-GR

固德超前3D溶洞扫描仪采用相位激光测距的原理进行空间三维激光扫描,结合先进的软件图像处理技术,准确的探测地下溶洞、煤炭采空区所在地层的位置,以及溶洞、采空区的形状、大小等。解决了地质人员在勘探中无法判断地下溶洞采空区的方位与部位的形状和大小等难题。

产品优势: 精准计算发育方向,扫描可达3000次/s,全程录像回放,全方位扫描

服务咨询热线: 18162650998


固德超前3D溶洞扫描仪(GD3Q-GR型)利用我司首创技术,并取得了国家发明专利证书。

固德超前3D溶洞扫描仪利用相位激光测距的原理对空间三维激光进行扫描,结合先进的软件图像处理技术,准确的探测地下溶洞、煤炭采空区所在地层的位置,以及溶洞、采空区的形状、大小等。解决了地质人员在勘探中无法判断地下溶洞采空区的方位与部位的形状和大小等难题。


地下溶洞、各种采空区、孔径测量及地下管道水流暗道的探测与查找。


技术亮点一

l 360°全方位无盲区扫描。

技术亮点二

l 扫描速率可达3000次/S。

技术亮点三

l 采用相位激光测距的原理,先进的图像处理技术,能准确探测地下溶洞、煤炭的采空区、 地下水流、暗道所在地层的位置以及溶洞采空区的形态、大小等。

技术亮点四

l 内置高精度电子罗盘,确保激光扫描点云定向和定位的准确性。

技术亮点五

l 适用于清水或无水溶洞和采空区。

技术亮点六

l 扫描最大半径可达30M。

技术亮点七

l 能精确的测量孔距、洞距。

技术亮点八

l 操作简单。整个仪器的操作步骤只需要点击几下按钮。工程人员只需要简单培训,即可熟练操作


l 通过4D成图软件将扫描点云准确还原成真实地下溶洞采空区的模拟图,并能计算其体积。

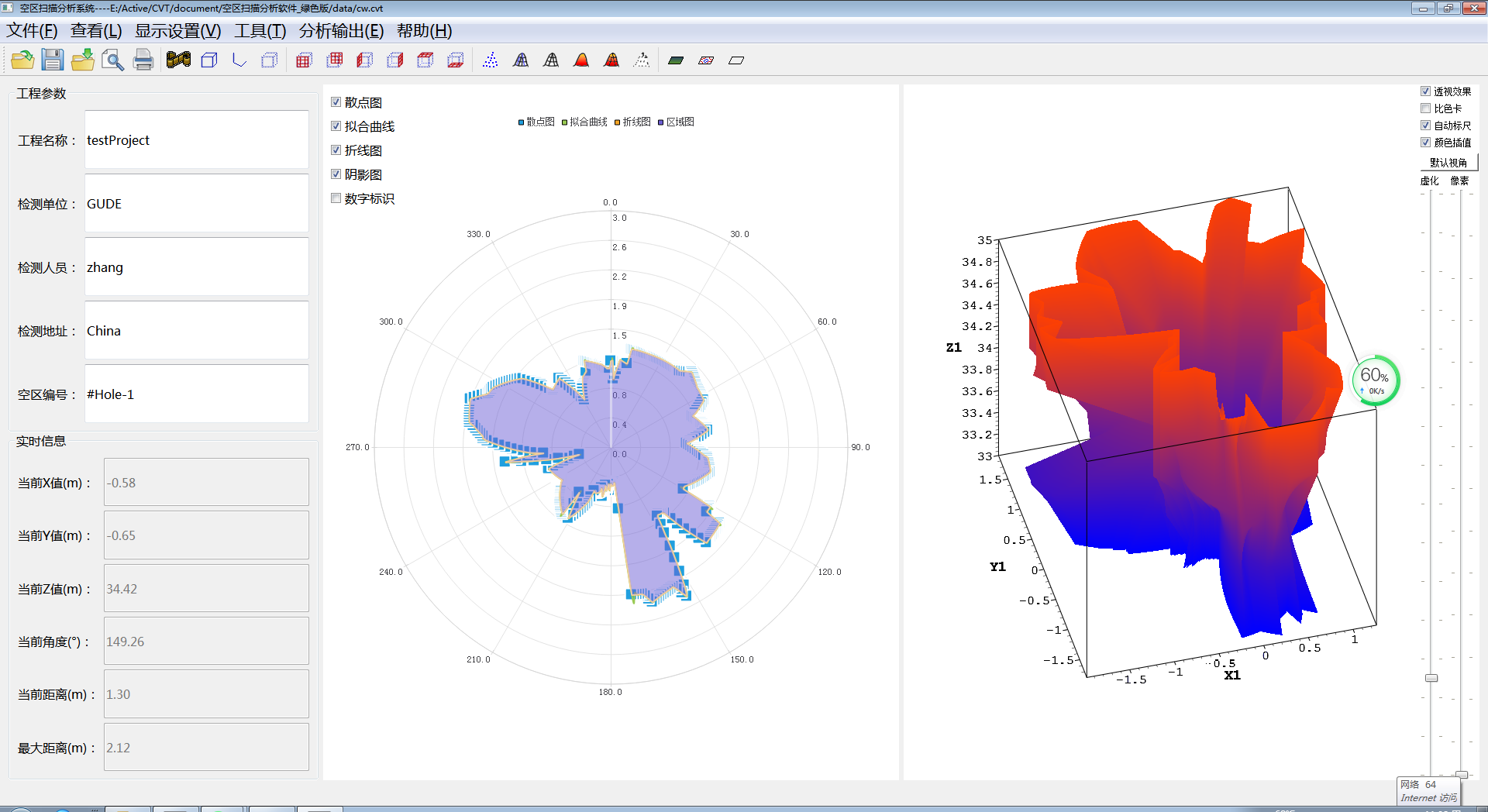

三维空间示意图:


l 人性化的三维实体建模软件、它能真实的实现各种空洞、溶洞三维可视化模型的建立。

能精确的探测到地下各种空洞、溶洞所在的位置,通过可视化三维模型图能直观的了解空洞、溶洞在地下形状、产状、大小以及溶洞的发育方向,同时也可以计算出地下空洞、溶洞的体积。
